設備用途：

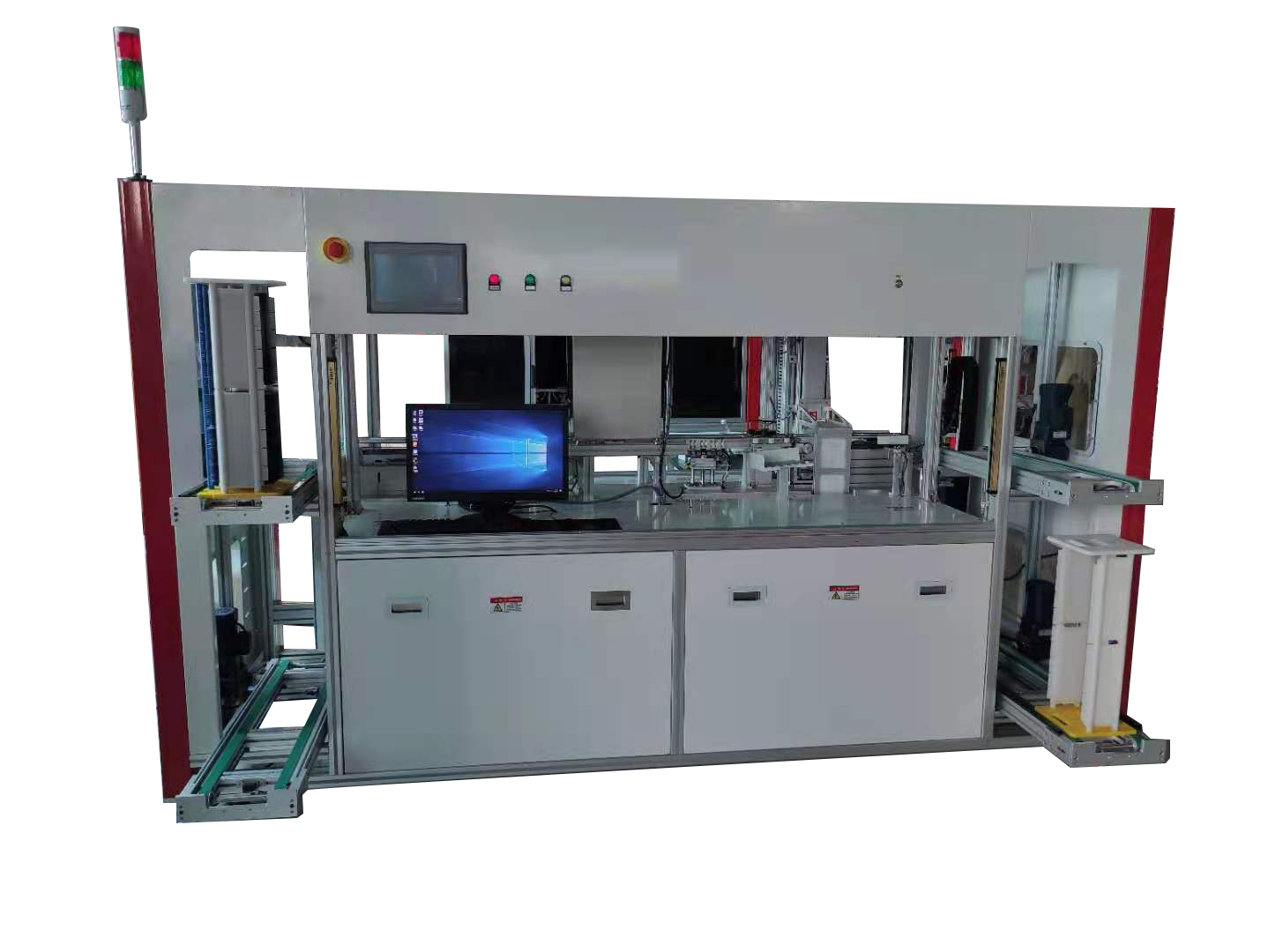

本設備爲高速PL測試儀，是利用光緻發光原理開發的一種檢測太陽能電池片内部缺陷的檢測設備，通過運用光學原理，半導體光緻發光原理，圖像處理技術等實現對PL缺陷的檢測功能，解決電池片生産線上電池片的質量、工藝檢測及分選問題，同時通過提供缺陷數據輔助工藝改進及定位，是太陽能電池片生産商必不可少的檢測設備。
設備特點：
1.單台單人操作，快速得出結果，減少人力成本投入。
2.半成品和成品電池片不良分選（自動分選可選配），減少人員及人力成本投入。
3.實現高速高效的測試效果，滿足産線生産需求。
4.采用線性皮帶傳輸，減少人爲接觸，降低碎片率，提高産能。
5.采用花籃上下料方式，可滿足客戶不同要求。
6.花籃滿片後燈光和蜂鳴聲提醒卸料。
7.人機界面人性化，用戶操作簡單，便捷。
設備參數：
| 型号 Modle | KP-X-P |
| 拍攝模式 | 單相機直射式 |
應用類型 | 離線（offline）測試 |
監控區域 | PE 擴散後，半成品和成品電池片檢測 |
樣品放置方式 | 上下料均采用花籃取放置 |
| 檢測類型 | 半成品和成品電池片 |
| 樣品尺寸 | 156 mm-210mm |
| 測試速度時間 | PL ≈ 0.65S (産能 4500pcs/hr) |
| 相機類型 | 高清高速工業相機 |
| 激光器 | 根據客戶需求，規格可選 |
| 外形尺寸mm | 3000（L）*1600（W）*1800（H）,具體尺寸以實物爲準 |
| 花籃 | 根據客戶花籃尺寸，調整設備運行 |
| 分選方式 | 全自動辨識&人工分選 |
| 檢測類型 | 正常片/隐裂片/污染/黑邊等不良缺陷 |
| 破片率 | ＜0.03% |
| Uptime | ＞99% |
産品配置：
| Item | 描述 |
| 花籃傳輸模組 | 履帶傳送花籃，實現不間斷上料模式 |
| 花籃上料模組 | 花籃上料，傳輸帶直接傳送 |
| 下料模組 | 傳輸帶傳送，花籃下料 |
| 下料控制器 | 手動下料控制器（2 個分選按鈕，1 個暫停按鈕） |
輸入系統 other :
| Item | 輸入參數 |
| 電壓 | 220V；3000W |
| 氣壓 | 0.6~0.8MPa；管徑8mm |
